Criando linhas em um relatório, de forma dinâmica

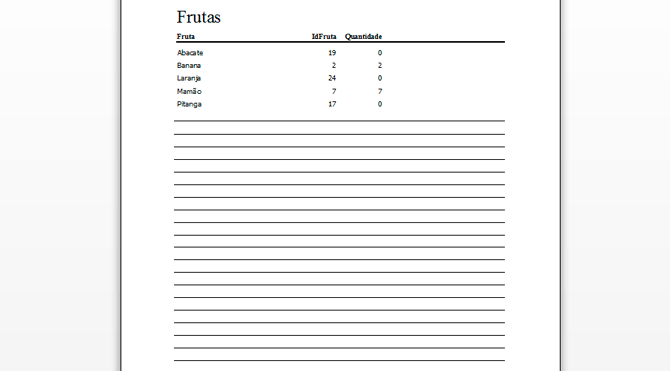

No exemplo deste meu artigo, ofereci uma solução para criar um relatório pautado.  No projeto, o número de linhas a serem exibidas, depende do número de registros apresentados, podendo chegar  até 23 linhas.  Por exemplo: ao selecionar 5 registros, obtenho apenas 18 linhas exibidas no relatório (23-5=18). Observe na imagem abaixo:

Linhas em relatório

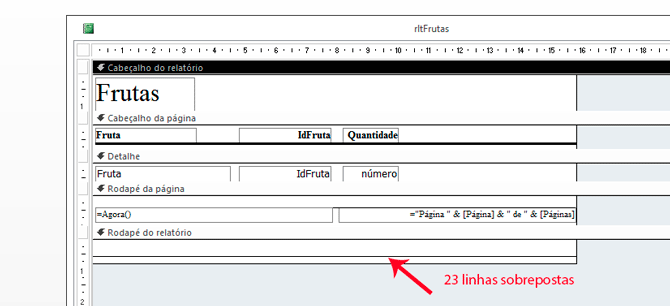

A técnica empregada neste projeto foi a de criar 23 linhas sobrepostas, posicionadas no rodapé do relatório.  Veja:

Linhas sobrepostas

O código utilizado no relatório tem a função de reposicionar as linhas, em alturas eqüidistantes(regulares), criando assim, o relatório pautado.

Private Sub RodapéDoRelatório_Format(Cancel As Integer, FormatCount As Integer)
Dim j As Byte, K As Single
K = 0.6 * 567
If rs > 24 Then Exit Sub
'-------------------------------------------
'reposicionando as linhas
'-------------------------------------------
For j = 1 To (24 - rs)
    Me.Controls("Linha" & (j + 1)).Top = K + (K * j)
Next
'---------------------------------------------------------------------------
'rs é zerado para não acumular valor, para o caso de uma nova solicitação
'de impressão
'---------------------------------------------------------------------------
rs = 0
End Sub

Nota:  As propriedades pode ampliar e pode reduzir da seção rodapé do relatório foram configuradas para SIM.

O uso do comando LINE

Em substituição as linhas sobrepostas, podemos utilizar o comando LINE.  Com este comando somos capazes de criar retângulos e linhas nas dimensões e posições desejadas.   Aqui é possível conferir no meu artigo, a explicação em detalhes sobre o comando LINE

Observe abaixo, o código modificado, introduzindo o comando LINE.

Private Sub RodapéDoRelatório_Format(Cancel As Integer, FormatCount As Integer)
Dim j As Byte, K As Single, q As Byte
K = 0.6 * 567
If rs > 24 Then Exit Sub
'-----------------------------------------------------------------------------------------
'Definindo a altura do controle linha
'Necessário para expandir a área do rodapé, a fim de comportar as linhas criadas pelo LINE
'-----------------------------------------------------------------------------------------
Me.Linha.Height = K * (24 - rs)
'----------------------------------------
'Criando as linhas com o controle LINE
'----------------------------------------
For j = 1 To (24 - rs)
    Me.Line (0, K * (1 + j))-(567 * 15, K * (1 + j) + 10), vbBlack, BF
Next
rs = 0
End Sub

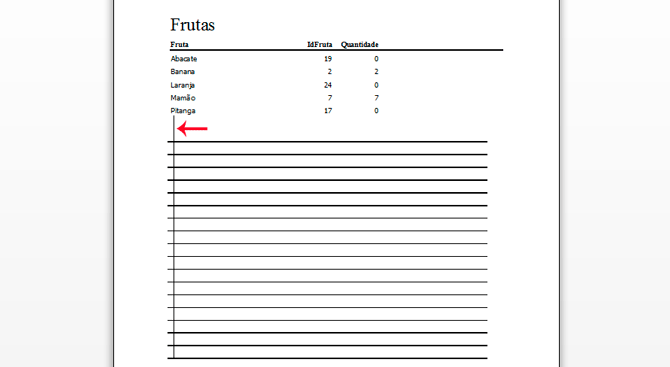

Observe a seguir que tive que usar o artifício de inserir um controle Linha, no sentido vertical, com o objetivo de ampliar dinamicamente a área do rodapé,  pois o comando LINE não afeta esta ampliação.

Controle linha

No exemplo oferecido, a propriedade visible do controle linha está configurada para false.

Download

Baixe aqui o exemplo para você estudar na prática.

Artigo relacionado

E aqui um exemplo prático, do uso do LINE para criação de código de barras para boletos bancários.

Desafio

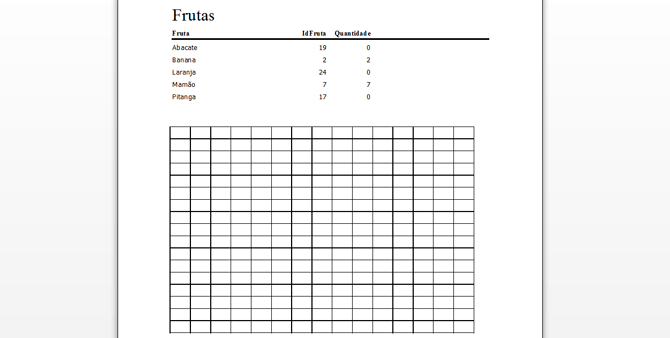

criar uma grade conforme imagem abaixo,  utilizando apenas o comando LINE:

Grade quadriculada



Bom estudo!
