Retângulos, linhas e bordas em relatórios
Nota importante: para ter acesso aos vídeos e arquivos exemplos deste site, adquira um dos planos apresentados abaixo. Você pode comprar em até 5x no Cartão de Crédito.
Veja como comprar e saiba mais sobre o material oferecido, clicando aqui.
Os relatórios possuem um método chamado Line, que nos permite criar formas retangulares, em qualquer posição.
O método Line tem a seguinte sintaxe:
Line (esquerda, topo)-(esquerda, topo), Cor, B
Observe que temos que indicar duas coordenadas para definir a posição e o tamanho do retângulo desejado: Esquerda significa o quanto a coordenada deverá estar afastada do canto esquerdo do relatório e Topo significa o quanto deverá estar afastada da parte superior do relatório. A contagem é a partir das margens.
Exemplo:
me.Line (0,0) - (567,1134), vbRed, B

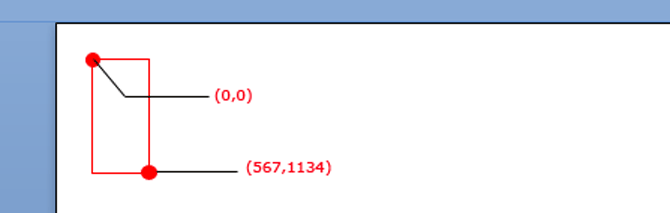

O resultado é este que você vê na imagem:
O VBA possui uma unidade de medida, chamada Twip, que equivale a 1/20 de um ponto ou 1/1.440 de uma polegada. Existem 567 Twips em um centímetro. Os valores 567 e 1134 da coordenada acima estão em Twips.
Para facilitar a nossa compreensão, podemos trabalhar com valores em centímetros , bastando para isso, multiplicar o valor por 567 Twips. Nosso exemplo acima, fica assim:
me.Line (0,0) - (567 * 1, 567 * 2), vbRed, B
Ou seja, nossa segunda coordenada tem 1 cm afastada da esquerda e 2cm afastada do topo.
Podemos criar diversos retângulos no relatório. Exemplo de dois retângulos:
me.Line (0,0) - (567 * 1, 567 * 2), vbRed, B
me.Line (567 * 0.3, 567 * 0.5) - (567 * 2.3, 567 * 3.5), vbBlue, B

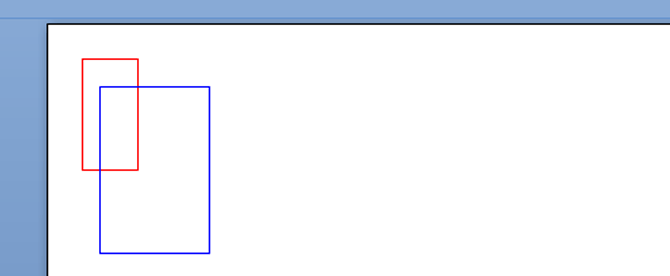

Veja o resultado na imagem abaixo! O retângulo azul medindo 2cm x 3cm e afastado 0.3 cm da lateral esquerda e a 0.5 cm do topo.
Podemos alterar a largura da linha, através do propriedade DrawWidth. Este valor é medido em Pixel que vai de 1 pixel (padrão) a 32767 pixels. Exemplo:
me.DrawWidth = 8 'pixels
me.Line (0,0) - (567 * 1, 567 * 2), vbRed, B
me.DrawWidth = 1 'pixel
me.Line (567 * 0.3, 567 * 0.5) - (567 * 2.3, 567 * 3.5), vbBlue, B

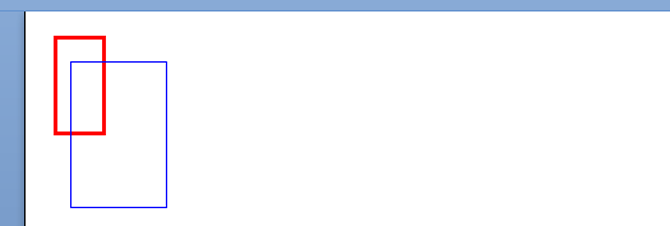

Observe bem a largura da linha do retângulo vermelho em relação a do Azul:
Para preencher o retângulo, basta acrescentar um F depois do B. Exemplo:
me.Line (0,0) - (567 * 1, 567 * 2), vbRed, BF

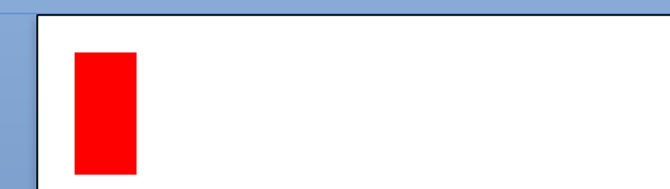

Agora, veja o resultado:
Podemos criar um retângulo bem estreito, que dá para usá-lo como linha. Exemplo:
Me.Line (567 * 1, 567 * 1)-(567 * 1.02, 567 * 4), vbRed, B 'linha na vertical
Me.Line (567 * 2, 567 * 2)-(567 * 6, 567 * 2.03), vbRed, B 'linha na horizontal

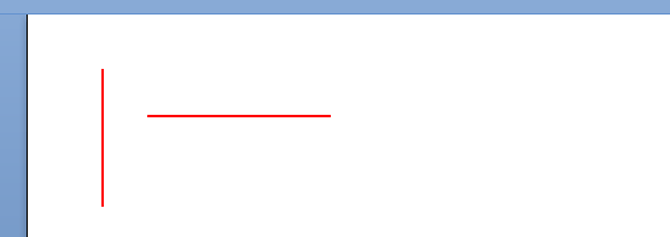

Veja o resultado na figura abaixo:
Existem duas propriedades que nos permitem obter as dimensões do relatório: Me.ScaleHeight que nos fornece a altura e a Me.ScaleWidth que nos fornece a largura. As medidas são fornecidas em Twips.
Então, fica fácil montarmos um retângulo, nas dimensões do relatório, formando com isso a nossa borda. Exemplo:
me.DrawWidth = 8 'pixels
Me.Line (0, 0)-(Me.ScaleWidth - 25, Me.ScaleHeight - 25), vbRed, B
Observe que diminuí o tamanho em 25 twips para que as partes do retângulo da lateral direita e inferior apareçam.

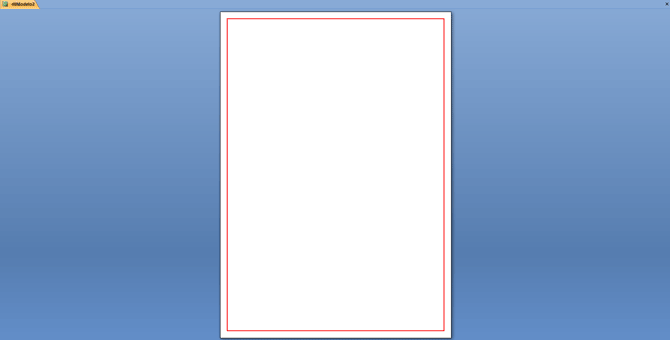

Temos, como resultado, a imagem abaixo:
O evento que recebe o método Line para a formação da borda externa é o "Na página", mas também pode ser utilizado em outras seções do relatório. Exemplo do código utilizado em dois eventos de um relatório:
Private Sub Detalhe_Format(Cancel As Integer, PrintCount As
Integer)
Me.Line (0,
0)-(Me.ScaleWidth - 25, Me.ScaleHeight - 25), vbRed, B
End Sub
----------------------------------------------------------------------------------------------
Private Sub Report_Page()
Me.Line (0,
0)-(Me.ScaleWidth - 25, Me.ScaleHeight - 25), vbBlack, B
End Sub

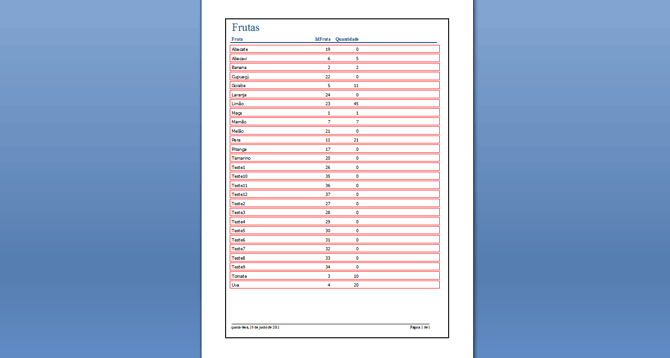

Veja, na imagem abaixo, o resultado! A borda preta formada no evento "Na página(report_page)" e as bordas em vermelho, geradas no evento "Ao Formatar" da seção detalhes.
Existe também o método para a criação de círculos (Circle) e que vou deixar para você pesquisar no help do Access.
Bom estudo!
