Boleto Bancário do Itaú - Código de barras sem OCX
Nota importante: para ter acesso aos vídeos e arquivos exemplos deste site, adquira um dos planos apresentados abaixo. Você pode comprar em até 5x no Cartão de Crédito, através do Paypal.
Veja como comprar e saiba mais sobre o material oferecido, clicando aqui.
Estava precisando montar um aplicativo no Access que gerasse boletos do banco Itaú. A única pedra no sapato desse projeto era o fato de que eu tinha que utilizar um arquivo OCX para gerar o código de barras e isso em versões de 64 bits poderia não funcionar.
A solução para escapar do uso de arquivo OCX seria tentar trazer para o Access a idéia de um projeto feito em ASP, que usava imagens das barras, devidamente enfileiradas para montar o código de barras.
Código de barras com imagens:
São utilizadas quatro barras como padrão, sendo duas pretas e duas brancas. Duas, na largura de 1 pixel e as outras duas, na largura de 3 pixels.

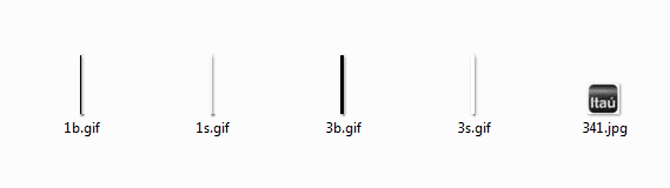

Observe na figura abaixo as 4 barras:
O método Picture foi usado para carregar as imagens (barras) nos Controles de Imagens.
Me!CampoImagem.Picture = CurrentProject.Path & "\imagens_boleto\3b.gif
O desafio no Access
Para ajustar a largura do Controle de Imagem, precisamente na largura das barras (1 pixel ou 3 pixels) é utilizada a propriedade Width.
'1 pixel equivale a 15 Twips (medida do VBA)
Const px1 = 15 '1 pixel Const px3 = 45 '3 pixels
Me!CampoImagem.Width = px1 (ou px3)

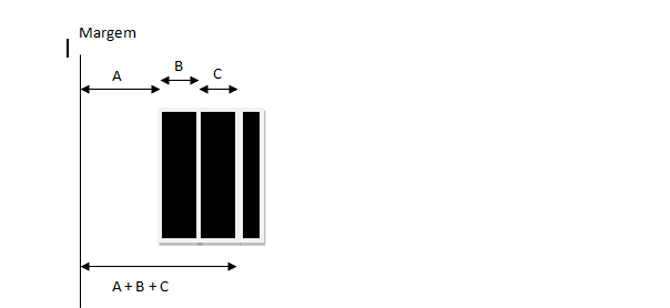

Tendo a largura de cada Controle de Imagem (1 pixel ou 3 pixels), basta ir somando e acumulando tais médias para obter o posicionamento à esquerda do Controle de Imagem seguinte, conseguindo assim, o alinhamento sequencial das barras. Observe na imagem abaixo:
O posicionamento à esquerda da terceira barra é a soma da primeira barra em
relação a margem (A), mais a largura da primeira barra
(B), mais a
largura da segunda barra (C).
Me!CampoImagem.Left = PosiçãoEsquerda
'armazenando a posição para o próximo Controle de Imagem
PosiçãoEsquerda = PosiçãoEsquerda + px1 (ou px3)
O código gerador do boleto possui 44 números, conforme exemplo sequencial abaixo:
34191595300000015001741000000169555033350000
Cada número da sequência é representado por 5 barras, o que nos dá um total de 220 barras (44 x 5)São utilizadas ainda, mais 4 barras para identificar o início da leitura e mais 3 barras para identificar o fim da leitura, totalizando 227 barras.

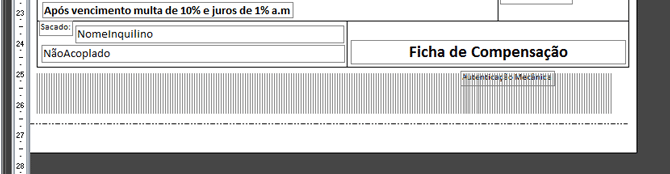

Então, duzentos e vinte e sete foi o número necessário de Controles de Imagens que tive que criar para a montagem do código de barras. Veja na imagem abaixo:
O Código
Analise o código utilizado no evento "Ao formatar" do boleto, que ajusta a largura e a posição à esquerda de cada Controle de Imagem:
Faça o login aqui para ter acesso ao código.

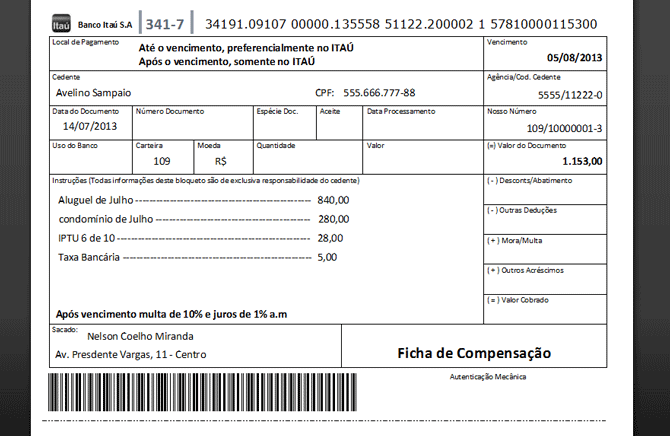

Veja na imagem abaixo, o resultado do código de barras, devidamente montado:
Gerando o Boleto no aplicativo exemplo

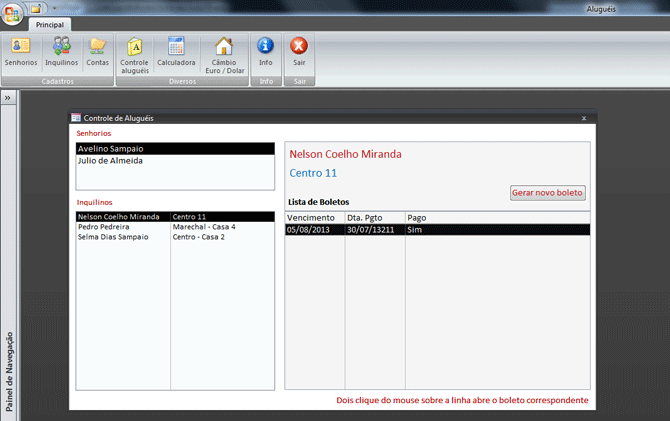

Ao rodar o aplicativo, será exibida a seguinte tela, mostrando o formulário Controle de Aluguéis:
Selecione o senhorio > selecione o inquilino > Clique no botão
"Gerar novo boleto" para o inquilino selecionado.

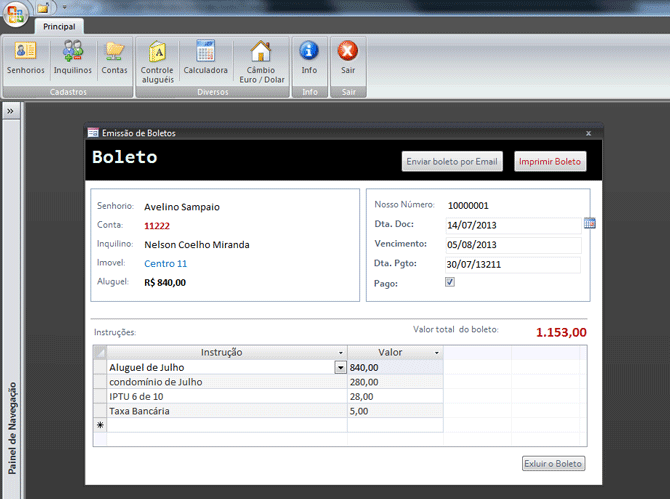

O formulário de preenchimento de boleto será exibido, conforme imagem abaixo:
Basta preencher a
data do documento, a data do vencimento e relacionar os itens dos
campos de instruções aos seus respectivos valores.
Então, ao término do preenchimento, ao clicar em "Imprimir Boleto" será visualizado o boleto para a impressão.
Uso do método LINE em vez das imagens (24/07/2013)
Um colega de fórum chamou a minha atenção para o fato de que eu poderia utilizar o método LINE, ao invés das imagens, pois desta forma, dispensaria o uso dos Controles de Imagens. Resolvi pôr em prática o LINE e o resultado foi ótimo, tornando tanto a montagem como a programação, bem mais simples.
Para quem quiser saber a fundo sobre o uso do LINE, clique aqui e veja o meu artigo.
Observe o código modificado como ficou:
Faça o login aqui para ter acesso ao código.
O uso do LINE está no relatório rltBoletoItaú_line do arquivo exemplo.
Download
Para entrar no modo estrutura, mantenha pressionada a tecla SHIFT na inicialização.
Para visualizar o Painel de Controle, utilize a tecla F11.
Nota: O exemplo aqui oferecido é para boleto sem registro. Caso necessite elaborar o seu boleto com registro e remessa, faça o download abaixo do arquivo do Itaú, que segue as instruções da Fenabran 240 de abril de 2013.
Bom estudo!
